建築金物(ウッドデッキで使った金物)

ガ レージデッキのベース部分と梁材を固定するために使用。最 初は金具無しで固定しようと思いましたが、構造上心配だったのでつけました。強度計算はできないのであくまで感覚で使いました。
Z金物はあくまで室内用の金物ですのでサビが心配でしたが、表面は亜鉛被膜で結構頑丈です。施工から2年以上経ちましたが未だサビていません。

Z腰高羽子板(Z金物)

Z腰高羽子板

基礎と梁の接続に使用、住宅用金具なのでオーバースペッですが安心感が違います。それにしても安い。



Bイーグレット2倍 一般住宅用

Bイーグレット2倍

こ の金具は住宅用の筋交いを固定するものです。梁材の高さが200ミリあるので当初大型のL型 金具を探していましたが見つからなかったため、こちらのイーグレットを使用。ただ穴は釘用のため皿穴をもみ直してあります。その後ジンクリッチスプレー (亜鉛塗料)で再塗装してあります。




Zボルト M12×180(Z金物)

Zボルト

上で紹介した羽子板の固定や梁材に柱材を共締めするときに使用。 Z金物は住宅用なの で屋外はどうかと思っていましたが、いまだにサビはありません。ためしに表面のメッキに傷をつけ塩をつけて1年雨ざらしにしましたがそれでもサビは出ませんでした。




シンプソン金具 A23アングル

シンプソン金物

根太の固定で一番よく使用しました。ただし固定はシンプソンビスしか使えません。(ビスの穴が小さいため、コーススレッドが入りません。)


シンプソン金具 ステアーケースアングル

シンプソン金物ステアーアングル

ウッドデッキ階段のステップの固定用です。力がかかる部分用なのでシンプソン金具の中でも特に分厚いもの担っています。固定は六角コーチスクリューネジを使用。 シンプソンビスは強度が心配だったため使いませんでした。
使用したコーチスクリューはネジのページ


シンプソン金具(SIMPSON) 型番TA9【デッキ材5万円以上で送料リーベ負担】


山形金物

山形金物

フェンス の柱の固定用に購入。ただサイプレスなどのハードウッドには向きません。Ⅴ字の下のところが折り曲げてあるのですが、ハードウッドにはたたいても入りません。
また、この金具の穴はクギ用のためコーススレッドを使う場合は、皿穴加工とサビ止めが必要です。
従ってウッドデッキには適しません。

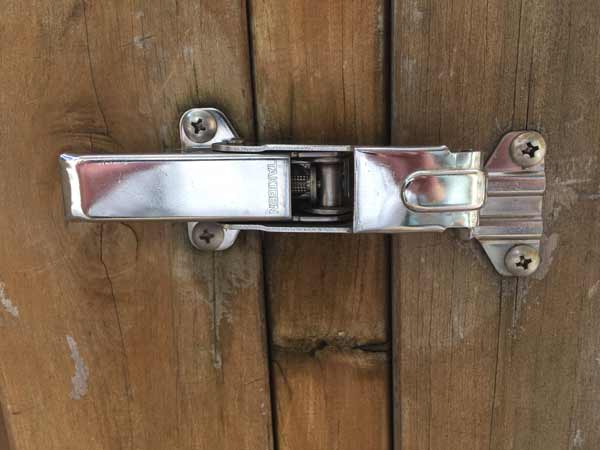

ステンレスアジャストファスナー (タキゲン製)

タキゲンのアジャストファスナー

ウッドデッキの扉のカギのつもりで取り付けました。思った以上にがっちり固定できました。この手の金具はホームセンターでは 売っていませんので、金物屋さんで取り寄せるしかないようです。
